如何將科威智能伺服脈沖口轉換成普通 IO 口
如何將科威智能伺服脈沖口轉換成普通 IO 口：
1、硬件接線
PPI1 和 PPI2 接 DC24V，新轉換板內部已經同 P24 串聯了，只需要將轉換板外部供 DC24V 電源即可。
CA*和 CB*可以接外部開關量信號。
2、梯形圖處理
接好線后，CA*對應 D259 的第 6 位，CB*對應 D259 的第 7 位。
將 D259 字轉位。
注意，CA*和 CB*端口初始為高電平，即外部沒有信號為 ON。

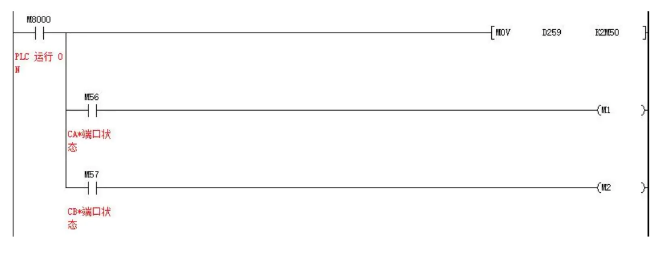

主要梯形圖如下：
